Photogrammétrie par drone : précision centimétrique & jumeau 3D
Relevés topographiques par drone, calculs de cubatures de carrières, orthophotoplans haute résolution et nuages de points denses à Strasbourg et dans tout le Grand Est. Données géospatiales prêtes pour vos flux de travail sous AutoCAD, Covadis, Revit et SIG.

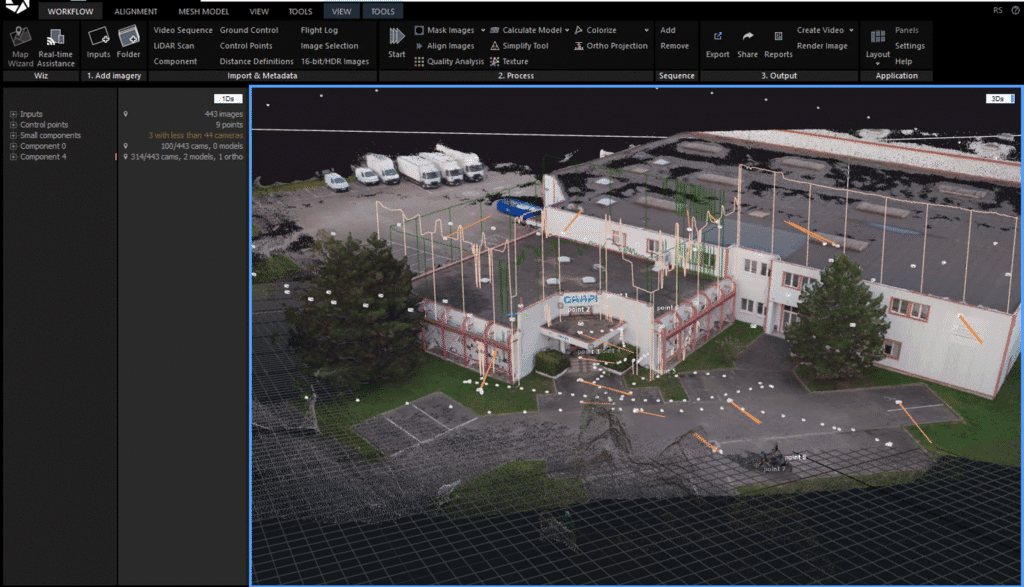

Millions de points 3D texturés calés sur le réseau NGF-IGN69

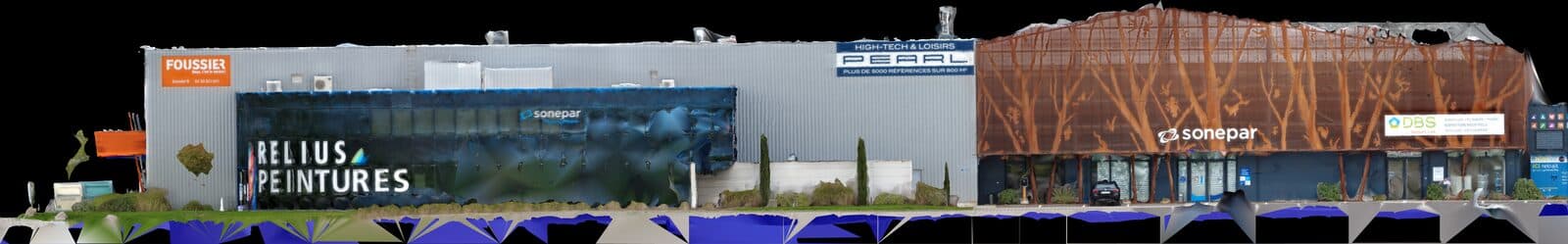

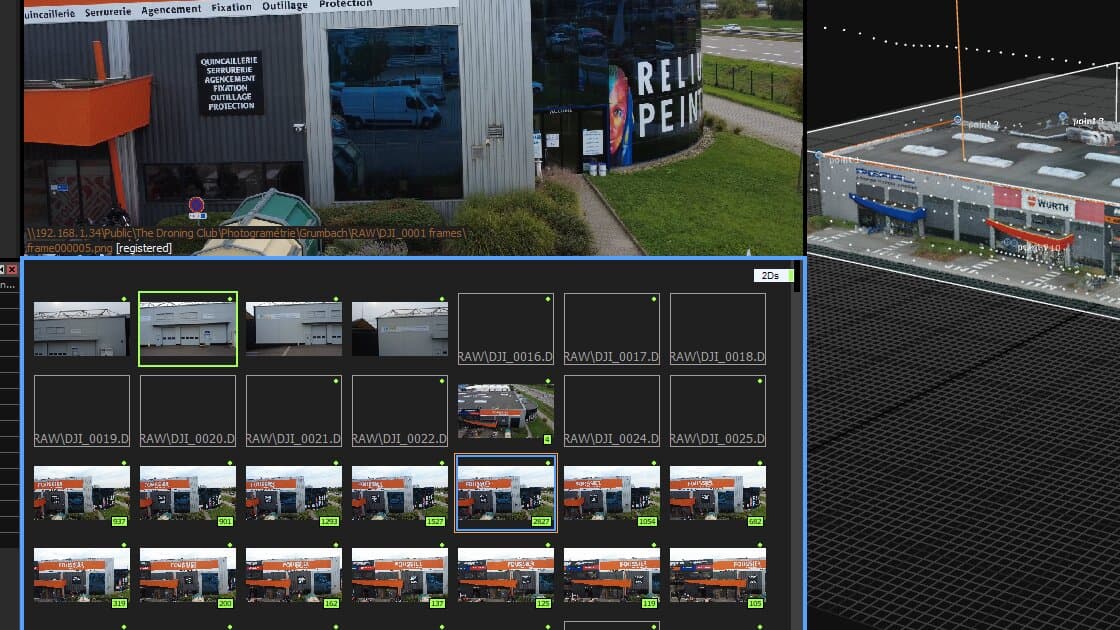

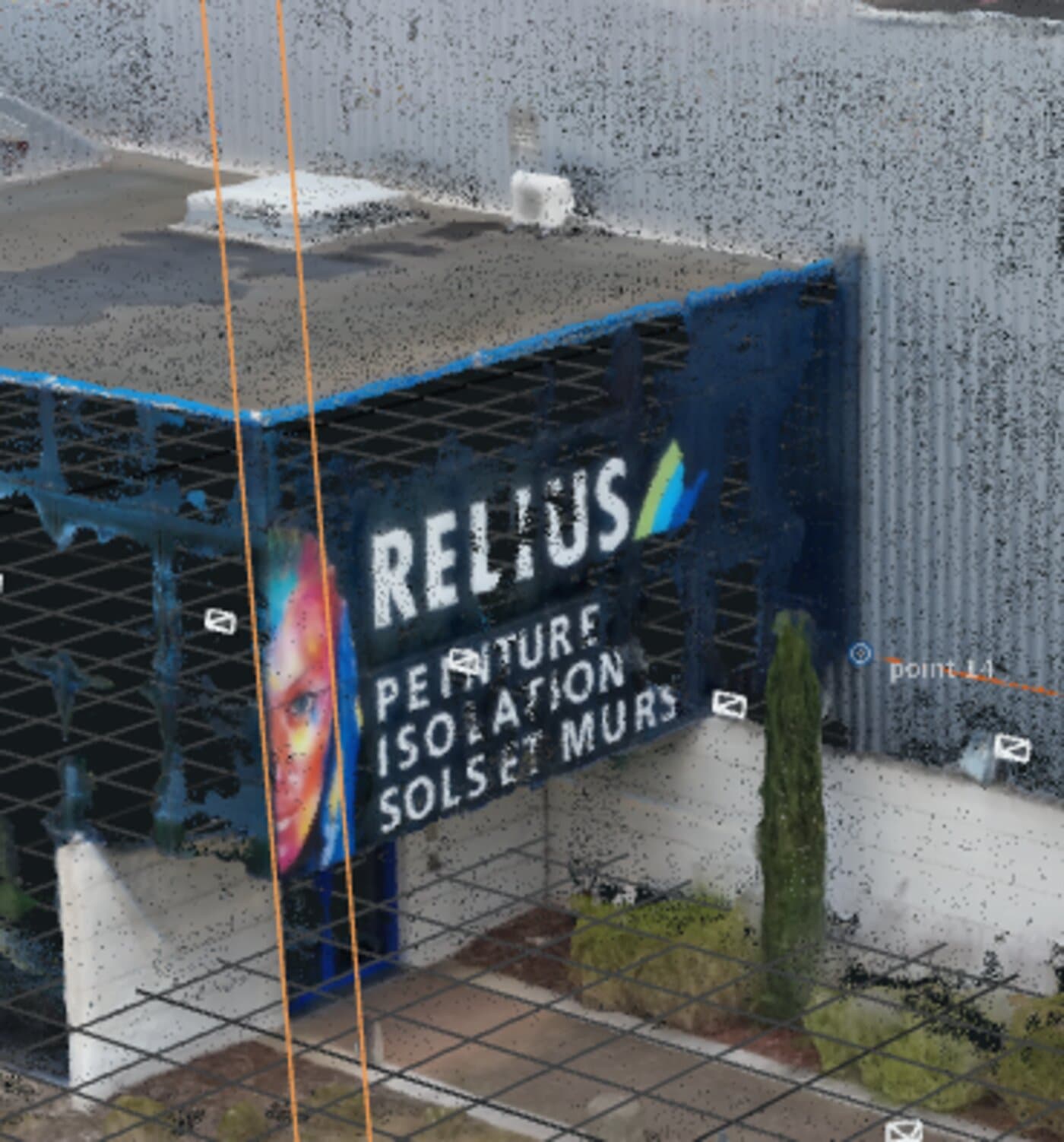

Relevé photogrammétrique des enseignes des bâtiments RUBEN I & II
Pour équiper les façades de ses bâtiments commerciaux de nouvelles enseignes (RELIUS, FOUSSIER, WÜRTH, PEARL), le maître d'ouvrage avait besoin de cotes exactes sans EPI ni nacelle. La capture photogrammétrique aérienne a permis de restituer chaque façade en orthophoto rectifiée sans déformation, avec un maillage 3D texturé pour visualiser l'implantation des panneaux.
Le drone au service des géomètres et bureaux d'études
Là où un géomètre à la canne GNSS relève 200 à 500 points par jour dans des conditions parfois périlleuses (talus instables, fronts de taille, voies ferrées), le drone capture des millions de points 3D en quelques minutes sans poser le pied dans les zones dangereuses.
Densité & Exhaustivité
Chaque centimètre carré du terrain est numérisé. Aucun détail n'échappe à la modélisation : ruptures de pente, affleurements rocheux, talus et mobilier urbain.
Sécurité Totale des Équipes
Zéro exposition au vide ou aux éboulements. Le télépilote reste positionné en zone sécurisée hors d'atteinte des engins de chantier ou des chutes de pierres.
Vitesse & Productivité
10 à 40 hectares levés par demi-journée. Réduction drastique des délais de restitution pour lancer vos études de conception ou vos terrassements plus vite.
Des livrables sur-mesure pour chaque corps d'état
De la carrière de granulats au projet d'aménagement urbain, nos données s'intègrent sans friction dans vos outils existants.
Relevés Topographiques & MNT
Bureaux d'études VRD & AménageursGénération de Modèles Numériques de Terrain (MNT) avec filtrage poussé de la végétation et du sursol. Extraction automatique des courbes de niveau (au pas de 20cm, 50cm ou 1m), des profils en long et en travers, et des lignes de crête.
Calculs de Cubatures & Carrières
Carriers, Recycleurs & TerrassiersInventaire précis des volumes de stocks de granulats, sables, terres et matériaux recyclés. Calculs différentiels de déblais/remblais entre deux passages temporels (comparatifs N/N-1). Optimisation des rotations de camions et récolement.
Architecture & Scan-to-BIM
Architectes, Promoteurs & RéhabilitationRelevé complet d'enveloppes de bâtiments existants, d'immeubles haussmanniens ou de complexes industriels. Création de nuages de points denses colorisés pour rétro-conception et calage de maquettes numériques Revit et IFC.
Orthophotoplans Haute Résolution
SIG, Collectivités & CadastreAssemblage zénithale sans distorsion optique (perspective corrigée) avec une résolution au sol (GSD) de 1 à 2 cm par pixel. Fond de plan d'une netteté incomparable pour vos études d'impact, documents d'urbanisme et réunions publiques.
Comment garantissons-nous la précision centimétrique ?
Un drone standard équipé d'un simple GPS a une imprécision de 2 à 5 mètres. Chez The Droning Club, chaque vol de mesure intègre une chaîne géodésique complète et contrôlée :
Module RTK / PPK multi-constellations
Récepteur GNSS bi-fréquence captant simultanément GPS, GLONASS, Galileo et BeiDou avec corrections réseau permanentes (TERIA / Orphéon).
Cibles au sol (GCPs) & Check Points
Implantation de cibles au sol mesurées à la canne GNSS centimétrique pour recaler le modèle et fournir un rapport d'écart quadratique moyen (RMSE).
Systèmes légaux RGF93 / CC48 / CC49
Projections officielles françaises et raccordement au système d'altimétrie de l'Institut Géographique National (NGF-IGN69).
Formats d'Export Universels
.LAS • .LAZ • .XYZ • .E57 • .PLY
AutoCAD, Covadis, CloudCompare
GeoTIFF • .ECW • JPEG/KML
QGIS, ArcGIS, MapInfo
.DWG • .DXF • .SHP (Shapefile)
AutoCAD Civil 3D, Mensura
.OBJ • .FBX • .IFC
Autodesk Revit, ArchiCAD, Blender
Missions réalisées dans le Grand Est
Cubatures de 22 ha de stocks
Levé de 18 tas de granulats en une demi-journée. Rapport de volumétrie livré sous 48h avec une précision altimétrique de 2,3 cm sur les 8 Check Points de contrôle.
Projet d'éco-quartier 14 ha
Création du MNT pour calcul des déblais/remblais préliminaires et orthophotoplan 1,2 cm/pixel transmis au bureau d'études VRD pour conception sous Covadis.
Jumeau numérique d'un couvent
Modélisation 3D extérieure haute densité pour l'architecte des bâtiments de France. Relevé centimétrique des toitures et corniches sans échafaudage.
Foire Aux Questions : Photogrammétrie & 3D
Qu'est-ce que le GSD (Ground Sampling Distance) ?
Le GSD représente la taille réelle d'un pixel sur le terrain. Un GSD de 1 cm/pixel signifie qu'un pixel de l'image correspond à 1 centimètre dans la réalité. Plus le drone vole bas avec un capteur haute définition, plus le GSD est fin et permet d'observer les détails millimétriques.
Le drone peut-il remplacer le géomètre-expert ?
Le drone est un outil d'acquisition de données ultra-performant. Pour les documents à valeur juridique et foncière (bornage contradictoire, division parcellaire), les relevés bruts doivent être validés par un géomètre-expert inscrit à l'Ordre. Nous collaborons régulièrement avec les cabinets de géomètres en leur fournissant des nuages de points calés.
Comment gérez-vous la végétation dense sur un terrain ?
La photogrammétrie passive capture ce que la caméra voit. En présence de végétation basse ou clairsemée, nos algorithmes de classification séparent le feuillage pour restituer le terrain naturel (MNT). En forêt dense en revanche, la technologie LiDAR aéroportée est préconisée.
Quels sont les délais habituels de restitution d'un relevé 3D ?
Pour un site standard (jusqu'à 15 hectares), les données sont acquises sur site en une demi-journée. Le traitement photogrammétrique, l'égalisation des faisceaux, la vérification qualité sur les GCPs et la production des exports sont généralement achevés en 3 à 5 jours ouvrés.
Pouvez-vous réaliser des relevés en milieu urbain dense ?
Oui, nous sommes habilités par la DGAC sous scénario S3 en agglomération. Nous mettons en place le balisage de sécurité et réalisons des vols programmés à double grille pour capter les façades verticales sans ombres de masquage.
Les fichiers sont-ils directement exploitables sous AutoCAD et Covadis ?
Oui. Nous fournissons des fichiers .DWG / .DXF 3D directement géoréférencés dans votre système de coordonnées projet (ex: CC48), avec les calques séparés pour les courbes de niveau, points cotés et limites de rupture.
Relevés topographiques & modélisation 3D par secteur
Nos géomètres partenaires et télépilotes RTK interviennent rapidement depuis nos différentes implantations en Alsace et Lorraine :
